كل ما تحتاج معرفته عن المكثفات الإلكترونية: أنواعها، وظائفها، واستخداماتها
مقدمة
في عالم الإلكترونيات، تُعد المكثفات من بين المكونات الأساسية التي لا غنى عنها في أي جهاز أو دائرة كهربائية. رغم بساطتها في الشكل، إلا أن لها تأثير كبير على أداء واستقرار الأجهزة. في هذا المقال الشامل، سنتناول المكثفات من جميع الزوايا: ما هي، كيف تعمل، ما أنواعها، وكيفية استخدامها بالشكل الصحيح.
ما هو المكثف الإلكتروني؟
المكثف هو عنصر إلكتروني يُستخدم لتخزين الطاقة الكهربائية على شكل شحنة بين لوحين معدنيين يفصل بينهما مادة عازلة. يتم شحن المكثف عندما يُطبق عليه فرق جهد، ويُفرغ هذه الشحنة عند الحاجة، مما يجعله عنصرًا فعالًا في العديد من التطبيقات مثل تنظيم الجهد، تنقية الإشارات، وحتى في تخزين الطاقة مؤقتًا.
مبدأ عمل المكثف
عند توصيل المكثف بمصدر كهربائي، تتجمع الشحنات الموجبة على أحد لوحيه، والسالبة على الآخر، ما يُنتج مجالًا كهربائيًا بين اللوحين. هذا المجال يُخزن الطاقة، وعند فصل المصدر أو حدوث تغيير في الجهد، يفرغ المكثف شحنته في الدائرة.
السعة، وهي قدرة المكثف على تخزين الشحنة، تقاس بوحدة الفاراد (Farad). وتُحدد قيمة السعة بناءً على مساحة اللوحين، نوع المادة العازلة، والمسافة بين اللوحين.
أنواع المكثفات الإلكترونية
يوجد العديد من الأنواع التي تُصنف بناءً على المواد المستخدمة، أو طريقة التركيب، أو الاستخدام. إليك أشهرها:
1. المكثفات السيراميكية (Ceramic Capacitors)
الوصف: صغيرة الحجم، وغير قطبية.
الميزات: مثالية للترددات العالية، تُستخدم لتقليل الضوضاء (Noise Filtering).
التطبيقات: في وحدات التغذية، والدوائر المنطقية، والهواتف المحمولة.

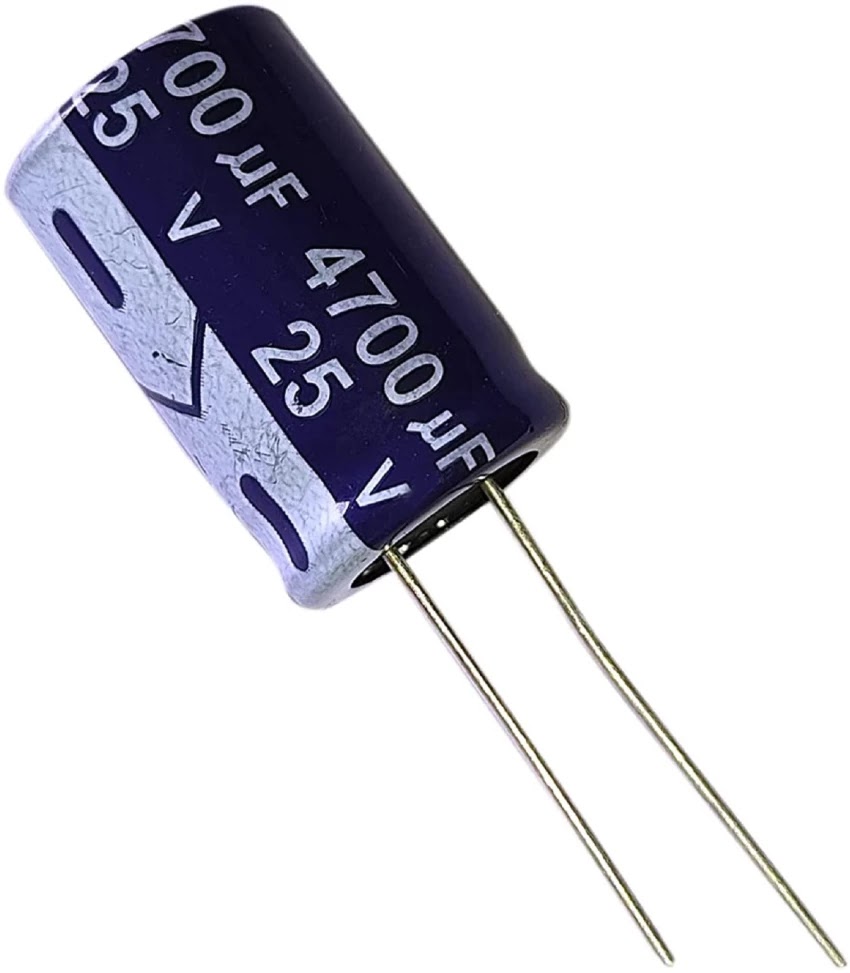

2. المكثفات الإلكتروليتية (Electrolytic Capacitors)
الوصف: ذات سعة كبيرة، وتكون قطبية (لها طرف موجب وآخر سالب).
الميزات: تُستخدم لتخزين الطاقة، وتنعيم تموجات الجهد بعد تقويمه.
التطبيقات: في وحدات تغذية الطاقة، والدوائر التي تحتاج إلى تيار مستمر منتظم.
3. مكثفات التانتالوم (Tantalum Capacitors)
الوصف: صغيرة الحجم ودقيقة في الأداء.
الميزات: ثابتة، ذات عمر طويل، ولكن حساسة جدًا للجهد الزائد.
التطبيقات: في الهواتف الذكية، والأجهزة المحمولة، والدوائر الدقيقة.
4. المكثفات الفيلمية (Film Capacitors)
-
الوصف: تُصنع من طبقات بلاستيكية ومعدنية.
-
الميزات: غير قطبية، وتتمتع بثبات حراري جيد ومقاومة داخلية منخفضة.
-
التطبيقات: في مكبرات الصوت، الدوائر الصوتية، والدوائر ذات الجهد العالي.
5. مكثفات الميكا الفضية (Silver Mica Capacitors)
-
الوصف: دقتها عالية، وتُستخدم في التطبيقات الحساسة.
-
الميزات: أداء ممتاز في الترددات العالية.
-
التطبيقات: في أجهزة الراديو وأدوات القياس الدقيقة.
6. السوبر مكثفات (Super Capacitors)
-
الوصف: سعتها ضخمة، يمكنها تخزين طاقة كبيرة جدًا.
-
الميزات: تُستخدم كبديل مؤقت للبطارية.
-
التطبيقات: في السيارات الكهربائية، وحدات دعم الطاقة، وأنظمة تخزين الطاقة.
استخدامات المكثفات في الدوائر الإلكترونية
المكثفات ليست فقط لتخزين الشحنة، بل لها أدوار متعددة، منها:
-
تصفية التيار: تُستخدم لإزالة تموجات الجهد الناتج عن تقويم التيار المتردد.
-
فصل الإشارات: تمنع مرور التيار المستمر وتسمح بمرور التيار المتردد.
-
التوقيت: تُستخدم مع المقاومات في توليد نبضات أو تحديد أزمنة.
-
دوائر الرنين: تُشارك في تحديد تردد الرنين في الدوائر المختصة بالاتصالات.
-
تخزين الطاقة المؤقت: تُفرغ شحنتها عند الحاجة في أوقات انقطاع التيار المفاجئ.
كيف تختار المكثف المناسب؟
اختيار المكثف لا يتم عشوائيًا، بل هناك عدة عوامل يجب أخذها في الاعتبار:
-
السعة المطلوبة: تُحدد حسب وظيفة المكثف في الدائرة.
-
الجهد المسموح به: يجب أن يكون أعلى من جهد التشغيل بنسبة 20% على الأقل.
-
النوع المناسب: سيراميكي لتردد عالي، إلكتروليتي لتخزين طاقة، فيلمي للثبات.
-
الحجم والموثوقية: في الدوائر الدقيقة يُفضل استخدام مكثفات صغيرة الحجم ذات جودة عالية.
الخلاصة
المكثف الإلكتروني من العناصر الحيوية التي لا غنى عنها في أي دائرة إلكترونية. من خلال معرفتك بأنواعه، وطريقة عمله، وكيفية اختياره، ستتمكن من تحسين أداء مشاريعك الإلكترونية وضمان استقرارها. سواء كنت مبتدئًا أو محترفًا، فإن الفهم الجيد للمكثفات سيفتح أمامك آفاقًا واسعة لتطوير وتصميم دوائر أكثر كفاءة وفعالية.
